壓力開關基礎知識有哪些？ |
|
|
2. 壓力開關主要敏感元件

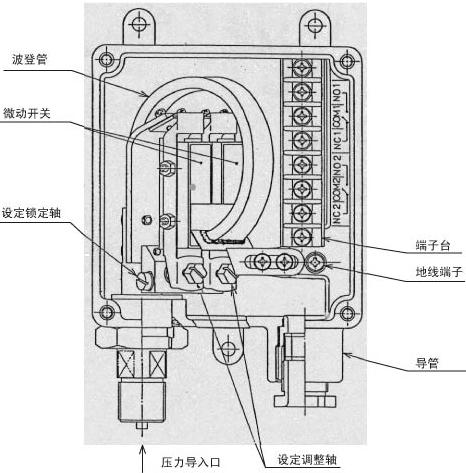

2.1 波登管
特點:普通型壓力開關均采用此類敏感元件，主要材質由不銹鋼、磷青銅等，測量范圍廣泛，長野的壓力開關測量范圍從10Pa（CL12）~100MPa（JM11）

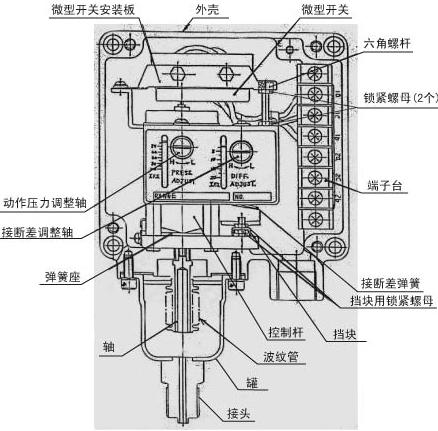

2.2 波紋管
特點:耐久性及耐振性較波登管好，接斷差可調范圍大，主要材質有不銹鋼、磷青銅等，價格相對較高，但可測壓力范圍較小，最大為15MPa（CB33）
2.3 膜片
特點:具有出色的耐腐蝕性，主要材質有NBR、氟橡膠等，如CS、CL系列等均采用此類敏感元件。
NBR：汽油、礦物油、苯
氟橡膠：熱油、蒸汽、空氣、無機酸、鹵素等
3. 壓力開關的相關術語
3.1 精度：表示設備精準程度的值，包括線性度、公差、遲滯、重復性等。目前長野的壓力開關最高精度可達到±0.5%F.S，型號為CB33。
3.2 最大壓力（Max.P）：壓力范圍的最大值。
3.3 滿量程（F.S）：壓力范圍最大值和最小值的差值。
3.4 接斷差（死區）：是指開關設定動作值和復位值的差值，例如當設定、值為1MPa，實際復位值為0.9MPa時，接斷差為0.1MPa。
3.5 作溫度：是指儀器的內部機構、敏感元件等工作時不會發生持續變形的溫度范圍。一般壓力開關推薦工作溫度范圍為-5~400C，若介質溫度過高時，可考慮加附件虹吸管（灌狀），達到降溫的目的。
3.6 S.P.D.T（單刀雙擲）：由一個常開、一個常閉觸點和一個公共端構成。
3.7 D.P.D.T（雙刀雙擲）：由一個對稱的左、右公共端，兩組常開、常閉端子構成。
3.8 上限一接點（常開）：壓力上升到設定值時，接點動作，回路導通。
3.9 下限一接點（常閉）：亞力下降到設定值時，接點動作，回路導通。
3.10 上下限兩接點HL：是上限式和下限式的組合，分為兩接點獨立動作（雙設定、雙回路）和兩接點同時動作（單設定、雙回路）兩種類型。
3.11 上限2接點：合并了兩個上限形式，分為分為兩接點獨立動作（雙設定、雙回路）和兩接點同時動作（單設定、雙回路）兩種類型。
3.12 下限2接點：合并了兩個下限形式，分為兩接點獨立動作（雙設定、雙回路）和兩接點同時動作（單設定，雙回路）兩種類型。
3.13 耐壓：壓力開關保持其正常性能所能承受的最大壓力。但是當壓力開關用于過壓場合時，敏感元件將會產生持續形變，這時壓力設定值將變化，壓力開關將不能發揮其正常性能甚至可能損壞。
3.14 IP（防護等級）：是由國際電工協會（IEC）所起草，關于燈具防塵防潮特性的標準。具體含義參考綜合樣本P4。
|
|
|
